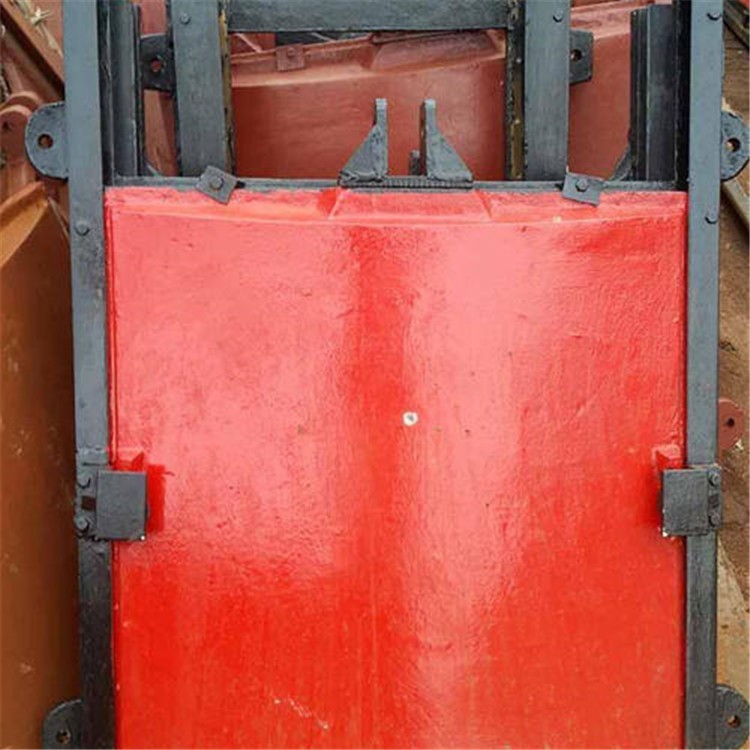

1*1米铸铁闸门，是用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口，以调节上、下游水位，泄放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理、水利发电站、水库、河流（水闸、堤坝、涵洞、管道）、是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其它漂浮物等进水、退水工程的专用设备、山区、平原有、无电地区均可使用。 铸铁闸门，由闸板、闸框、吊座、压板、紧闭压板、地脚螺栓、标准件等部件组成。 铸铁闸门，在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口。在水柱的压力下，强迫闸门向下游位移，紧靠在闸框止水面上，保证止水效果良好，达到调节流量和控制水位的目的。

工作时，转动启闭机摇把（电动启闭机，只需揿动控制箱电源开关按钮）使螺母或螺杆蜗轮作运动，带动传动螺杆工作，使门体相对对门框作上下往复运动，同时，楔紧装置运用楔块可紧可松的工作原理，使门体下降至设定极限位置时，门框、门体密封座面能有效地贴合，起到截水之作用。

在某种程度上讲，铸铁闸门的工作原理和其结构特性是相互影响、相互联系的，因着它有如此的工作原理所以需要相应的结构，因着它有如此的结构，使其形成对应的原理，先来看看铸铁闸门的工作原理：
闸门门框与门体安装在水下部位，导轨则装在门框上端，保证了门体工作时，沿门框，导轨在一定行程内作上、下垂直方向往复运动。

机闸一体式铸铁闸门是将启闭机与闸门巧妙的连接在一起，外形美观，安装方便，节省了启闭机混泥土平台，规格从0.2-2米。

详细介绍
机闸一体式铸铁闸门，是用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口，以调节上、下游水位、泄露放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、河流（水闸、堤坝、渠道、涵洞、管道），是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其他漂浮物等进水、退水工程的专用设备、山区、平原有、无发电地区均可使用。

在水利工程中阀门应用领域,铸铁闸门是水工建筑物的重要组成部分之一，它可以根据需要来封闭建筑物的孔口，也可全部或局部开启孔口，用于调节上下游水位和流量，从而获得防洪、灌溉、供水、发电、通航、过木过筏等效益，桂隆阀门铸铁闸门还可用于排除漂浮物、泥沙、冰块等，或者为相关建筑物和设备的检修提供了必要条件。

随着铸铁闸门的发展，铸铁闸门使用得越来越广泛，下面我们就为大家介绍铸铁闸门的结构设计。
铸铁闸门主要是由闸框和闸板两大部分组成的。铸铁闸门的闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。
为科学合理节约材料及减轻自重，铸铁闸门的断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。

为了铸铁闸门便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。

机械的操作规范是非常重要的，这不仅仅能够保障操作的安全，对于维护机械的性能也有着很大的作业。启闭机的闸门有不少的操作规范，下面我们就具体的为大家介绍。
　　一、闸门启闭机运行，必须由启闭机单位负责人发出调度指令。不经擅自调度启闭机，违反者将严肃追究有关人员责任。
　　二、非本单位的工作人员一律不得操作启闭机及相关设备。
　　三、操作人员必须对比启闭机的操作熟悉，思想集中，坚守岗位，加强监视。启闭过程中，操作人员应注意安全。
　　四、开机启闭前，应先检查丝杆所处位置，电机、变速箱、皮带等有无异常，确认正常后，再通电启闭，并将调度人、操作人、启闭目的、设备检查情况、开机时间填写在《闸门启闭机运行记录》上。

铸铁闸门喷砂用气操作压力小少于0.5MPa，配备6m3/Sr空气压缩机。采用流动式空气压缩机时，其排气量为6m3/s，额定压力为0.8MPa，功率为37kw。喷砂处理所用的压缩空气必须经过冷却装置及油水分离器处理，以保证压缩空气的干燥、无油。油水分离器必须定期清理。喷砂时喷嘴尺寸为6～8mm，在使用过程中，由于磨损，孔口直径增大了25%时宜更换喷嘴。经喷砂处理并检验合格的金属表面，在运输或防腐施工前应保持干净，避免沾染上水或油污杂质，并且不能直接用手接触金属表面，以防止局部返锈；已沾染上油污的金属表面必须用相应的有机溶剂进行处理，以喷枪中的压缩空气为原动力，在驱动装置推动下，锌丝通过喷嘴，在氧一乙炔焰的加热下，成为熔融体，借压缩空气使之雾化成微粒并喷射到工件上，形成热喷涂锌保护层。
