铸铁拍门-防倒灌拍门供应商
2025-05-24
产品详情
- 价格:280
- 产品名称铸铁拍门-防倒灌拍门供应商
查看相似产品 >
- 简介
结构与原理

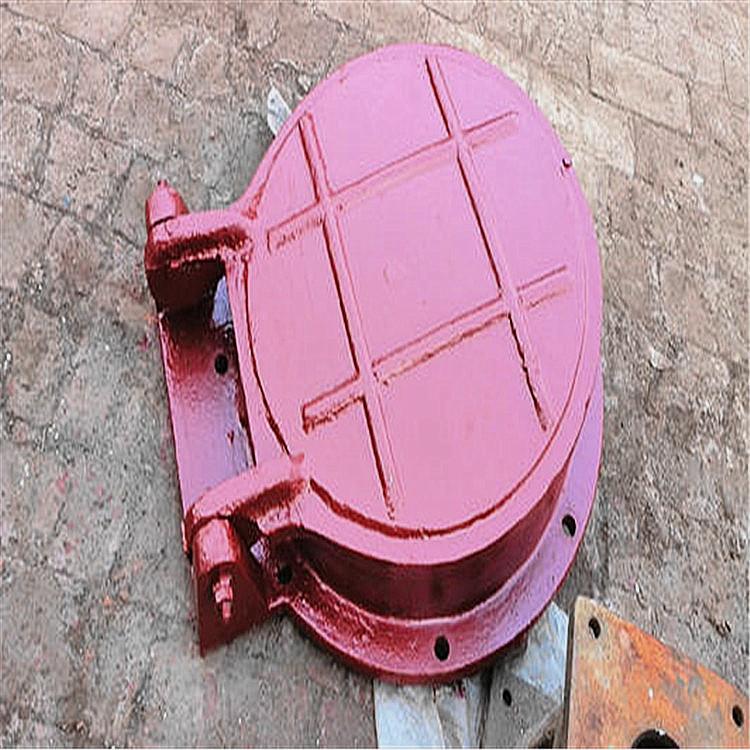

- 结构组成:铸铁拍门由阀座、阀板、密封圈和铰链四部分构成。阀座作为固定基座,为拍门提供稳定支撑;阀板实现启闭动作,控制水流通过;密封圈确保密闭性,防止漏水;铰链提供旋转支撑,使阀板能够灵活开启和关闭。
- 工作原理:利用管道内外压差自动控制启闭。当内部水压大于外部时,拍门开启排放水流;当外部水位高于管道时,拍门自动闭合,防止倒灌。其启闭力完全来自水源压力,无需人力操作。

类型与特点
- 类型多样:

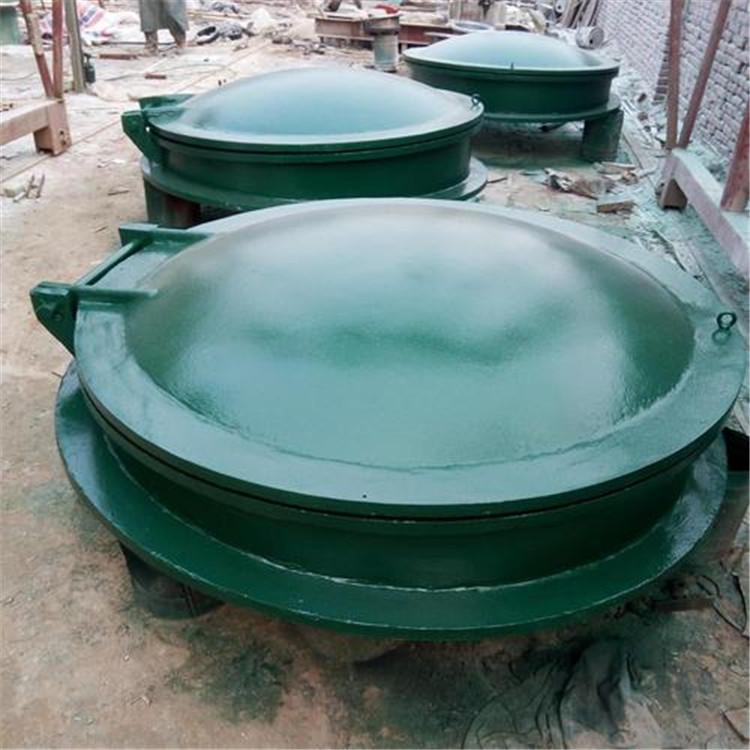

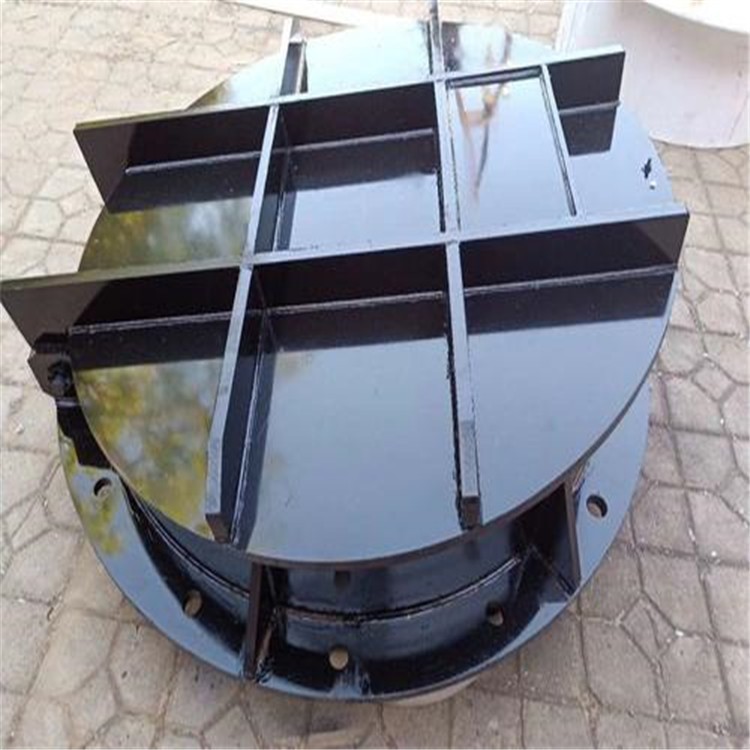

- 形状:分为圆形拍门和方形拍门,可根据出水口大小和形状进行设计生产。
- 功能:包括悬挂式、单开门、双开门、节能型等多种类型,以满足不同工况的需求。
- 特点突出:
- 节能性强:无需人力操作,降低了运行成本。
- 寿命长:机械结构简单,维护方便,使用寿命可达30年以上。
- 使用方便:安装灵活,可根据实际需求选择不同的安装方式和类型。
- 适应性强:适用于各种介质,包括水、河水、江水、海水、生活污水和工业污水等。
应用场景
- 水利工程:在江河边排水管出口处,能够有效防止江河潮水倒灌进入排水管道,保护排水系统不受侵害。
- 市政污水:用于城市防洪排涝、污水处理厂、自来水厂等领域,确保污水和废水排放系统的正常运行。

安装要求
- 基础处理:中小型拍门的基础可用混凝土浇注;大型拍门在风浪大的环境下使用,必须用钢筋混凝土浇注。
- 安装方式:拍门垂直安装在预埋好的地脚螺栓的混凝土框上,框面应用水泥砂浆找平、抹光,且必须垂直。也可采用法兰连接或混凝土浇筑的方式安装。
- 安装空间:拍门四周应留有足够的安装空间,一般要求不小于400mm,以便于安装和维护。
- 出口处理:拍门出口下方 做成1:5的斜坡,有利于排水和泥沙杂物的排流。
- 配件选择:螺栓或膨胀丝应采用不锈钢或经过防腐处理的碳钢;密封件应采用橡胶或橡胶垫片,以确保密封性能。
...
